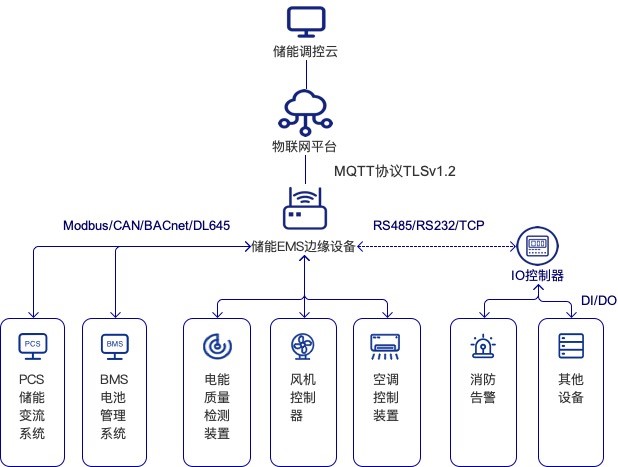

儲能EMS能量管理系統，完成整個儲能電站的集中監控與管理，并通過RS485/RS232/以太網/CAN等方式與電能質量監測裝置、并網保護裝置、風機系統、二次遠動系統、PCS、BMS、空調控制裝置和其它系統及裝置等進行連接，采集各設備運行數據并將重要信息上傳電網調度中心以及云端調控云，實現儲能系統的實時監測。同時，接收調度中心或者云端調控云命令，根據不同的運行模式，采用對應的優化策略，對儲能系統進行充放電控制，滿足電網調峰調頻需求和電網安全穩定運行需要。

儲能EMS能量管理系統具備實時監控、數據采集、數據處理、系統監視、設備模型管理、事件順序記錄（SOE）、事件及報警處理、遙控遙調/能量調度AGVC/一次調頻、儲能運行策略等功能。系統支持多種工業實時以太網協議、工業總線協議以及電力行業通訊協議，包括IEC104、IEC61850等；具備云邊協同能力和邊緣智能數據處理能力，具有完備的安全特性；具備靈活組網方案，覆蓋多種儲能站類型。

硬件參數

儲能邊緣計算單元——適用1MWh左右的小型用戶側儲能

類型	參數
CPU	ARM四核 1.2GHz
SDRAM	1G (最大2G)
FLASH	8G EMMC(最大16G)
RS485	4路，帶電磁隔離保護，防反接保護路，帶電磁隔離保護，防反接保護路，帶電磁隔離保護，防反接保護路，帶電磁隔離保護，防反接保護
RS232	2路，帶電磁隔離保護
DI/DO	2路DI，2路DO
WIRELESS	1路全網通4G
ETHERNET	2*RJ45 10/100Mbps EthernetMAC
WDT	硬件看門狗

中型用戶側儲能設備

類型	參數
EMS服務器	1～2臺，CPU主頻≥2.0Hz，4核；內存>=16G；硬盤大于2T SATA；2個網口，100/1000M自適應
工業級交換機	1臺，機架式，電口百兆不少于20個
中央控制器	1～2臺，網口不少于2個，串口不少于16個
EMS工作站	0～1臺，CPU主頻≥2.0Hz，2核；內存>=8G

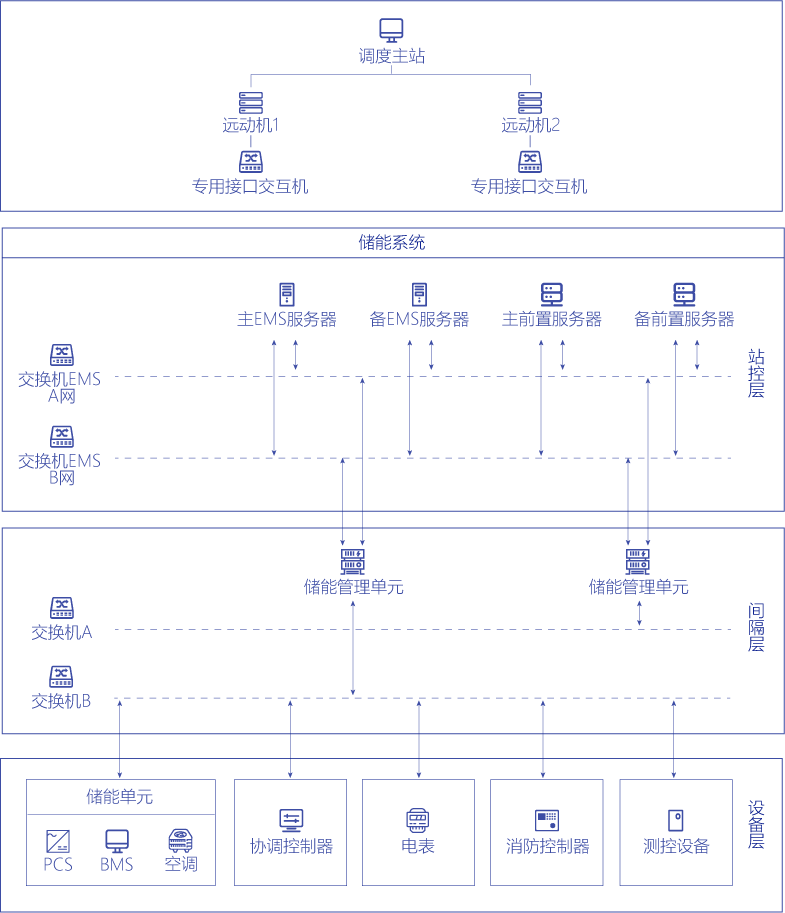

大型用戶側儲能設備

類型	參數
EMS服務器	>=2臺，CPU主頻≥2.0Hz，8核；內存>=64G；硬盤大于4TSATA；2個網口，100/1000M自適應
AGVC服務器	>=2臺，CPU主頻≥2.0Hz，8核；內存>=32G；硬盤大于4TSATA；2個網口，100/1000M自適應
SCADA服務器	>=2臺，CPU主頻≥2.0Hz，8核；內存>=64G；硬盤大于4TSATA；2個網口，100/1000M自適應
主磁盤陣列	（2U機架式存儲器） 242.5寸機箱/雙控制器/6塊2.4TB 10K 2.5寸硬盤/16GB SFP模塊8/8根2MLC-LC線纜/580W冗余電源/2U導軌
前置服務器	2臺，CPU主頻≥2.0Hz，4核；內存>=8G；硬盤512GSATA;含操作系統
EMS工作站	2臺，CPU主頻≥2.0Hz，2核；內存>=8G；硬盤512GSATA
工業級交換機	8臺，機架式，電口百兆不少于20個
單元控制器	協議支持61850goose、modbus, 4個網口，2個485口
SAN交換機	8個10/100/1000BASE-T電口,支持4個1/10G BASE-X SFP Plus光口，交換容量：336Gbps/3.36Tbps；包轉發率：108/126Mpps
協調控制器	2臺，儲能系統協調、控制策略

環境適應性

產品能在下表規定的環境下按照使用說明書正常工作。

條件	正常工作	儲存
環境溫度	-10℃～70℃	-40℃～85℃
相對濕度	20%RH～95%RH（無凝露）	20%RH～95%RH（無凝露）
大氣壓力	70kPa～106kPa	—
電源	VDC 9~36V	—

輸入功率

產品最大輸入功率 < 12W
產品正常工作功率 < 5W

系統容量

接入設備數≥1024
狀態量個數≥40000
模擬量個數≥60000
電度量個數≥20000
遙控量個數≥2000
遙調量個數≥2000
